1. Үндсэн бүтээгдэхүүн

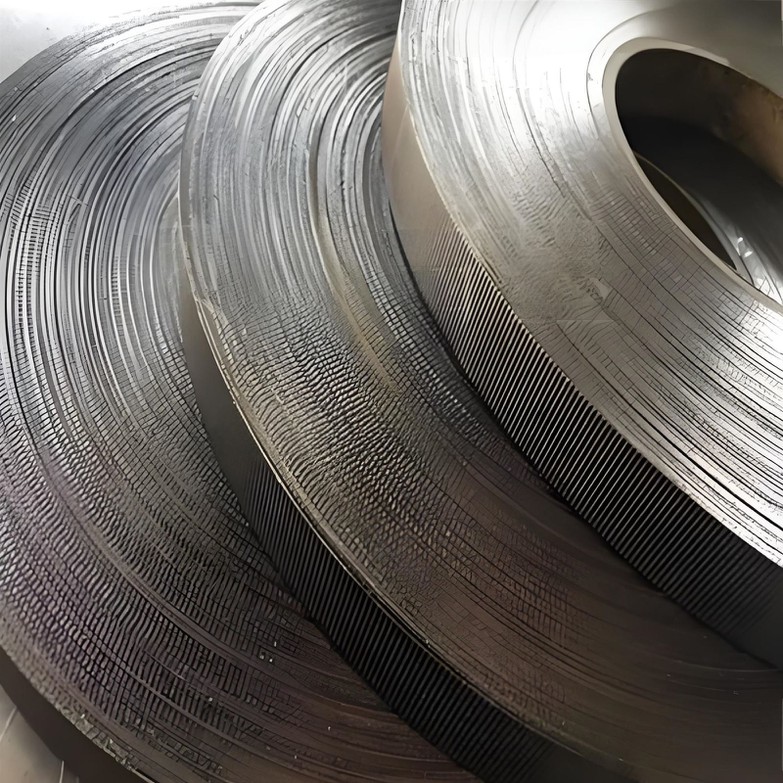

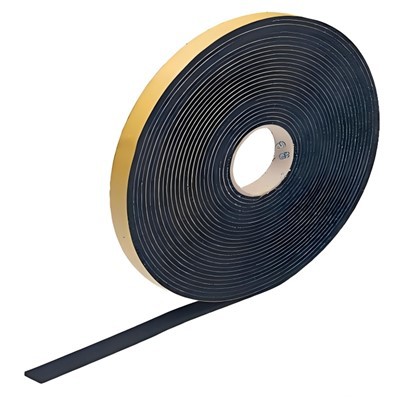

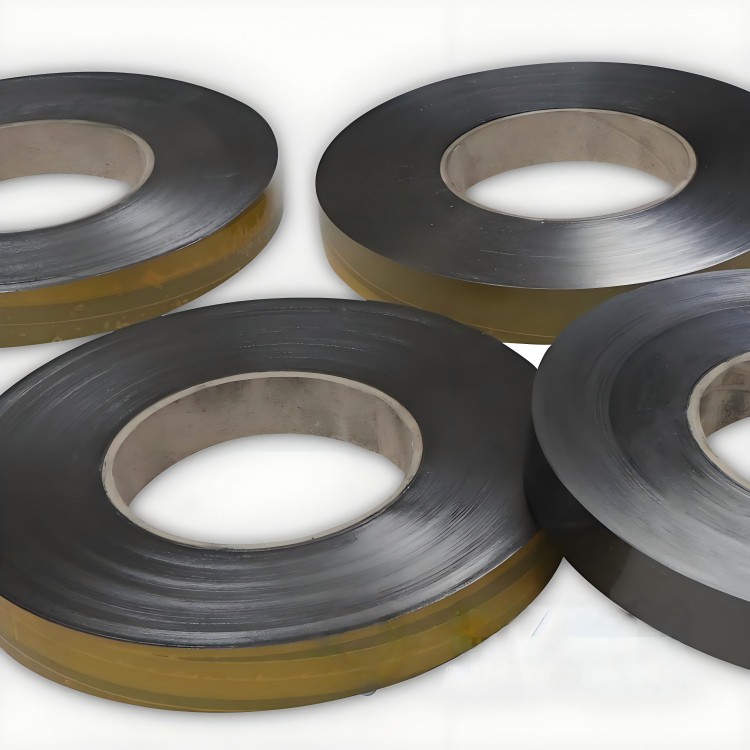

Өндөр{0}}Цэвэршилтэй графит соронзон хальс нь 99% өндөр-цэвэр тэлдэг графитаар хийгдсэн, холбогч бодис болон идэмхий хольцгүй уян хатан графит ороомог юм. Энэ нь блок хэлбэрийн өндөр-цэвэр чулуун чулууны маш сайн дулаан дамжуулалт, цахилгаан дамжуулах чанар, өндөр-температурын эсэргүүцлийг хадгалахын зэрэгцээ гайхалтай уян хатан чанар, шахалтад тэсвэртэй, боловсруулахад хялбар байдаг. Энэ нь гадаргуугийн жигд бус цоорхойг нөхөж, дулааны удирдлагын үр ашигтай интерфейс, найдвартай битүүмжлэлийг бүрдүүлдэг.
2. Техникийн үзүүлэлтүүд
|
Параметрийн зүйлүүд |
Ердийн үзүүлэлтүүд/хүрээ |
Туршилтын стандартууд |
|
Химийн найрлага |
||
|
Нүүрстөрөгчийн агууламж (C) |
99.0%~99.9% -аас их буюу тэнцүү |
ASTM D5603 |
|
Үнсний агууламж |
1000 ppm~100 ppm-ээс бага буюу тэнцүү |
- |
|
Хүхрийн агууламж (S) |
500 ppm-ээс бага буюу тэнцүү байна |
- |
|
Физик шинж чанарууд |
||
|
Зузаан |
0.1 мм~3.0 мм (өөрчлөх боломжтой) |
ASTM F152 |
|
Нягт |
1.0~1.3 г/см³ (тохируулах боломжтой) |
ASTM F1315 |
|
Дулааны шинж чанар |
||
|
Урт хугацааны -үйлчилгээний температур (агаарт) |
-200 градус ~ 450 градус (исэлдүүлэх орчинд) |
- |
|
Урт хугацааны -үйлчилгээний температур (инерт/вакуум) |
3000 градус хүртэл |
- |
|
-хавтгай дулаан дамжилтын илтгэлцүүр (X-Y чиглэл) |
80~150 W/(m·K) |
ASTM E1461 |
|
Механик шинж чанарууд |
||
|
Суналтын бат бэх |
4.0 МПа-аас их буюу тэнцүү |
ASTM D828 |
|
Шахалтын харьцаа |
15%~40% |
ASTM F36 |
|
Сэргээх ханш |
15%-иас их буюу тэнцүү |
ASTM F36 |
3.Үндсэн онцлог, давуу тал
Өндөр дулаан дамжуулалт ба дулааны тогтвортой байдал
Хавтгай чиглэлийн дагуу маш сайн дулаан дамжуулалттай (150 Вт/(м·К) ба түүнээс дээш), орон нутгийн хэт халалтаас урьдчилан сэргийлэхийн тулд дулааныг хурдан бөгөөд жигд тараах боломжийг олгодог.
-200 градусаас 3000 градусын температурт инертийн хий эсвэл вакуум орчинд (исэлдүүлэхгүй орчин) удаан хугацаанд тогтвортой ажиллах боломжтой, дулааны тэлэлтийн маш бага коэффициент, хэмжээсийн тогтвортой байдал.
Маш сайн уян хатан байдал, нөхөн олговор
Зөөлөн бүтэцтэй, нугалж, орооход хялбар, янз бүрийн нарийн төвөгтэй муруй, тэгш бус гадаргуутай төгс тохирох боломжтой.
Шахалтын уян хатан чанар сайтай бөгөөд энэ нь контактын гадаргуу дээрх дулааны тэлэлт, агшилт эсвэл боловсруулалтын хүлцэл зэргээс үүссэн цоорхойг үр дүнтэй нөхөж, контактын даралтыг удаан-тогтворжуулж чаддаг.
Өндөр цэвэршилт, химийн идэвхгүй байдал
Үнсний агууламж маш бага (100ppm-ээс бага байж болно), хлор, хүхэр зэрэг идэмхий ионууд агуулаагүй бөгөөд мэдрэмтгий электрон эд анги (жишээ нь, хагас дамжуулагч төхөөрөмж) эсвэл металл камерт зэврэлт, бохирдол үүсгэхгүй.
Боловсруулах, ашиглахад хялбар
Шаардлагатай бол гараар эсвэл багаж хэрэгслээр амархан зүсэж, тамга дарж болно.
Ихэвчлэн наалдамхай дэвсгэртэй ирдэг эсвэл өндөр{0}}температурын цавуугаар ашиглах боломжтой бөгөөд угсралтыг хөнгөвчлөх, үйлдвэрлэлийн үр ашгийг дээшлүүлнэ.
Маш сайн битүүмжлэл
Хангалттай шахалтын хүчээр хий, шингэн алдагдахаас сэргийлж үр дүнтэй битүүмжлэх саадыг бий болгож чадна.
4. Ердийн хэрэглээний талбарууд
Вакуум зуух болон өндөр{0}}температурын зуух: Өндөр-Цэвэр графит туузыг зуухны хаалга, ажиглалтын цонх, электродын гаралт гэх мэт динамик эсвэл статик өндөр-температурт битүүмжлэхэд ашигладаг.
Хагас дамжуулагч үйлдвэрлэлийн тоног төхөөрөмж: CVD, PECVD, диффузын зуух болон бусад тоног төхөөрөмжийн фланцын битүүмжлэл, тусгаарлагч материал болгон ашигладаг.
Түлшний эсүүд: Бал чулуун хоёр туйлт хавтан эсвэл металл хоёр туйлт хавтан хооронд хийн битүүмжлэх жийргэвч болгон ашигладаг.
Цахим болон цахилгаан дулаан ялгаруулалт: Эрчим хүчний төхөөрөмжүүд (жишээ нь, IGBT, CPU) болон дулаан шингээгч хооронд үр ашигтай дулааны дэвсгэр болгон наасан.
Фотоволтайк ба болор өсөлт: Нэг талст цахиурын зуух болон поликристалл цахиурын ембүү зууханд дулааны талбайн битүүмжлэл, дулаалга хийхэд ашигладаг.
Сансар судлал, шинжлэх ухааны судалгаа: Вакуум, өндөр даралт, өндөр температур гэх мэт янз бүрийн эрс тэс орчинд битүүмжлэх, дулаан дамжилтын хувьд хэрэглэнэ.
