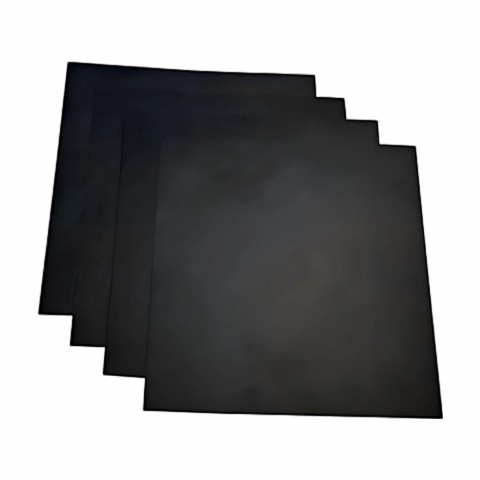

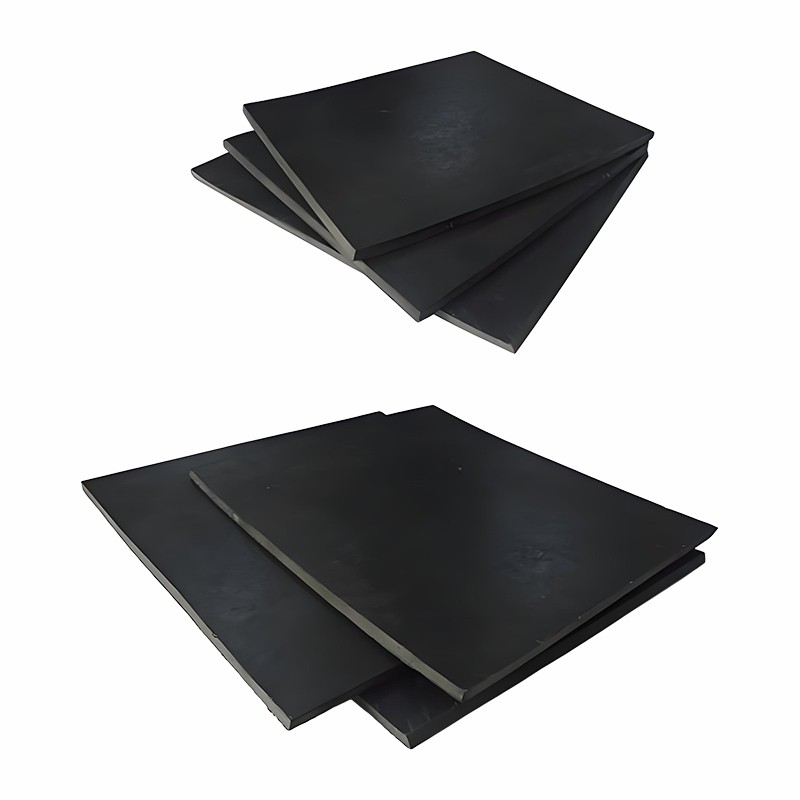

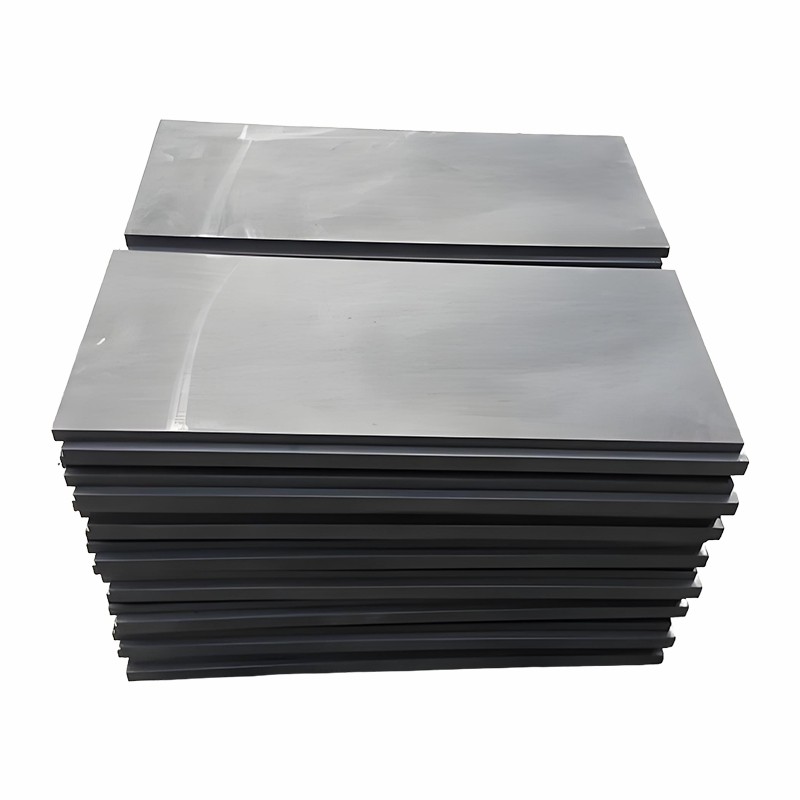

Нарийвчлалтай-Машинжуулсан графит хавтан нь нарийн хэмжээст хүлцэл, гөлгөр гадаргуутай, нарийн төвөгтэй геометрийн дүрс бүхий өндөр нарийвчлалтай боловсруулалтаар хийгдсэн бал чулуун бүтээгдэхүүн юм. Энэ нь бал чулууны маш сайн шинж чанарыг нарийн боловсруулах технологитой хослуулсан бөгөөд өндөр нарийвчлалтай үйлдвэрлэлийн салбарт өргөн хэрэглэгддэг.
Хэрэглээний үндсэн чиглэлүүд
1. Хагас дамжуулагч/pv үйлдвэрлэл
- Өргөст ялтсын үйлдвэрлэл: цахилгаан статик сорох аяга, диффузын зуухны эд анги, CVD зөөгч хавтан.
- Фотоволтайк эсүүд: PECVD бал чулуун завь, цахиур ялтсыг шингээх хөгц.
- LED эпитакси: MOCVD бал чулуу субстрат.
2. Электрон цацраг боловсруулах -- электродын материал: өндөр цэвэршилттэй бал чулуу, нарийн хэв боловсруулахад ашигладаг.
3. Үйлдвэрийн зуух/өндөр температурын тоног төхөөрөмж -- нэг болор зуухны дулааны талбайн бүрэлдэхүүн хэсгүүд, вакуум агломерийн зууханд зориулсан бал чулуун бэхэлгээ, чиглүүлэгч төмөр зам.
4. Түлшний эс/шинэ эрчим хүч -- Түлшний эсийн хоёр туйлт хавтан, литийн анод материалын агломерын хөгц.
5. Нарийвчилсан багаж/судалгаа -- Оптик бүрэх зориулалттай графит бамбай, рентген дифрактометрийн дээжийн платформ, сансрын зэрэглэлийн өндөр температурт тэсвэртэй бүтцийн хэсгүүд.
Техникийн параметрүүд
|
Параметрийн ангилал |
Тодорхой параметр (нэгж) |
Ердийн хүрээ |
|
Үндсэн материал |
Нүүрстөрөгчийн цэвэршилт (%) |
99.92–99.97 (Үйлдвэрлэлийн зэрэг); 99.99-с их буюу тэнцүү (Хагас дамжуулагчийн зэрэг) |
|
Нягт (г/см³) |
1.82–1.94 |
|
|
Үнсний агууламж (ppm) |
200-аас бага буюу тэнцүү (Үйлдвэрлэлийн зэрэг); 80-аас бага буюу тэнцүү (Хагас дамжуулагчийн зэрэг) |
|
|
Бөөмийн хэмжээ (мкм) |
4–12 (нарийн үр тариа); 12–20 (Дунд үр тариа) |
|
|
Механик гүйцэтгэл |
Гулзайлтын бат бэх (МПа) |
35–60 |
|
Шахалтын бат бэх (МПа) |
70–110 |
|
|
Эргийн хатуулаг (HS) |
50–75 |
|
|
Уян хатан модуль (GPa) |
8–12 |
|
|
Дулааны гүйцэтгэл |
Дулаан дамжуулалт (Вт/м·К) |
100–180 (Өрөөний температур) |
|
Дулааны тэлэлтийн коэффициент (10⁻⁶/ градус) |
2.8–3.2 (25–800 градус) |
|
|
Ашиглалтын хамгийн их температур (градус) |
1800–2200 (Инерцийн уур амьсгал); 450–600 (Агаар орчин) |
|
|
Дулааны цохилтын эсэргүүцэл (зэрэг) |
500-аас их буюу тэнцүү (Температурын зөрүү) |
|
|
Цахилгааны гүйцэтгэл |
Эзлэхүүний эсэргүүцэл (μΩ·m) |
7–12 |
|
Диэлектрик хүч (кВ/мм) |
10-аас их буюу тэнцүү |
|
|
Боловсруулалтын нарийвчлал |
Хэмжээний хүлцэл – Урт/Өргөн (мм) |
±0.05 (Стандарт зэрэг); ±0.01 (нарийвчлалын зэрэг) |
|
Хэмжээний хүлцэл - Зузаан (мм) |
±0.02 (Стандарт зэрэг); ±0.005 (Оптик зэрэг) |
|
|
Хавтгай байдал (мм/м) |
0.05-аас бага буюу тэнцүү |
|
|
Гадаргуугийн барзгар байдал (Ra, мкм) |
0.2–0.8 |
|
|
Байгаль орчны эсэргүүцэл |
Хүчил зэврэлтээс үүсэх массын алдагдал (%) |
0.3-аас бага буюу тэнцүү (рН 1–3, 1000 цаг) |
|
Шүлтлэг зэврэлтээс үүсэх массын алдагдал (%) |
0.5-аас бага буюу тэнцүү (рН 11–14, 1000 цаг) |
|
|
Исэлдэлтийн хурд (г/м²·цаг) |
0.01-ээс бага буюу тэнцүү (Агаарын орчин, 400 градус) |
Бүтээгдэхүүн нь хувийн тохиргоог дэмждэг
Физик ба химийн шинж чанар
- Цахилгаан дамжуулах чанар: Графит хуудас нь π электрон үүл болон нүүрстөрөгчийн ковалент холбооноос тогтсон π-π давхаргат бүтэцтэй учраас онцгой цахилгаан дамжуулах чанарыг харуулдаг. Энэхүү тохиргоо нь материал доторх электроныг үр ашигтай зөөвөрлөж, 10^-6 Ом·м-ийн онцгой бага эсэргүүцэлтэй болгодог. Тиймээс бал чулуу нь электродын хамгийн тохиромжтой материал болдог.
- Дулаан дамжилтын чанар: Графит хавтан нь маш сайн дулаан дамжилтын шинж чанартай бөгөөд дулаан дамжилтын чанар нь ган, төмөр, хар тугалга болон бусад металл материалаас өндөр байдаг. Энэ нь графит хавтангийн давхаргат бүтэц, өндөр эмх цэгцтэй болор бүтэцтэй холбоотой бөгөөд ингэснээр дулааны энергийг давхаргын хоорондох чичиргээгээр үр ашигтайгаар дамжуулдаг.
- Механик шинж чанар: Графит хавтан нь өндөр бат бэх, уян хатан чанар, урагдахад тэсвэртэй. Түүний Young модуль болон уналтын бат бэх нь гангаас хэдэн арав дахин их байгаа нь тус тус 1 TPa болон 130 GPa хүрч чаддаг. Энэхүү өндөр бат бэх нь бал чулуун хавтанг өндөр даралт, өндөр температурт маш сайн тогтвортой байлгах боломжийг олгодог.
- Химийн тогтвортой байдал: Графит хавтангийн нүүрстөрөгчийн-нүүрстөрөгчийн холбоо нь өндөр холболтын энерги, химийн урвал багатай бөгөөд ихэнх химийн бодисуудад өндөр эсэргүүцэлтэй байдаг. Цөөн хэдэн хүчил, шүлтүүд нь түүнийг зэврүүлж чаддаг тул бал чулууны хавтанг химийн реактор, катализатор зөөгч зэрэгт өргөн ашигладаг.
Нарийвчлалтай-Машинаар боловсруулсан графит хавтан нь өндөр нарийвчлалтай, байгаль орчинд тэсвэртэй, хүчтэй тохируулгын ачаар өндөр-үйлдвэрлэлийн зайлшгүй шаардлагатай материал болсон. Бал чулууг сонгохдоо хамгийн сайн гүйцэтгэлийг хангахын тулд бал чулууны цэвэршилт, ширхэгийн хэмжээ, боловсруулах арга, гадаргуугийн боловсруулалтыг цогцоор нь авч үзэх хэрэгтэй.
